真空减压浓缩罐
温馨提示:
1.该设备属于非标定制产品,报价及参数仅供参考,如需精准设计报价请来电或QQ咨询;
2.设备不支持在线交易,直接拍下产品不发货;
3.该产品图片为我司实物拍摄,严禁盗图,如有发现,我司将投诉或追究法律责任。
设备适用范围:
真空浓缩罐属真空减压浓缩器的其中一种形式,是一种小型蒸发浓缩装置,又被称为“真空减压浓缩罐” 、“球形浓缩器”、“球形浓缩罐”、“真空浓缩锅”等。合肥小牛真空浓缩罐设备集低温浓缩、蒸馏、结晶、冷凝回收等功能与一身,在食品、饮料、乳品、中药、日化、保健品、香精、医药、环保工程等众多工业领域均有使用,如口服液、糖浆、骨头汤、发酵液的真空浓缩,中药提取液的浓缩收膏,酒精等溶剂的冷凝回收,含盐废水的蒸发结晶等。相比较外循环浓缩器、降膜浓缩器等其他形式的蒸发浓缩设备,处理量相对较小,因此该设备一般用于生产量不大的企业对单一或多品种物料批次处理,或高校、科研院所作为实验室研发、工艺试验、技术参数确定、小试/中试生产或教学使用。
设备结构组成:
合肥小牛真空浓缩罐成套装置主要由浓缩罐主罐、汽液分离器、冷凝器、冷凝水罐、真空泵、阀门管路系统、电气控制系统几部分组成,可根据用户需求选配进料泵、出料泵、冷凝水泵、设备平台等。设备主要部分均采用304或316L优质不锈钢材料制成,并进行精细抛光,美观大方,具有良好的耐腐蚀性能,并符合GMP医药标准。
设备工作原理:
料液由进料泵或通过真空自吸的方式进入球形浓缩罐内,受到夹层内的加热介质(蒸汽或导热油)传热,温度上升,在真空负压的条件下,料液沸点降低,当达到一定温度后开始沸腾蒸发,产生的水蒸汽经过除沫器消除泡沫,再经气液分离器分离后进入冷凝器中,在外部循环冷却水的作用下被冷凝成液体至收集罐,一部分不被冷凝的水蒸汽会随真空泵一起排出。随着水蒸汽不断被蒸发,料液的浓度越来越高,球形浓缩罐特殊的搅拌装置能够有效避免料液因浓度升高出现的“粘壁” 现象,当达到所需浓度后即可出料,得到最终的浓缩液。

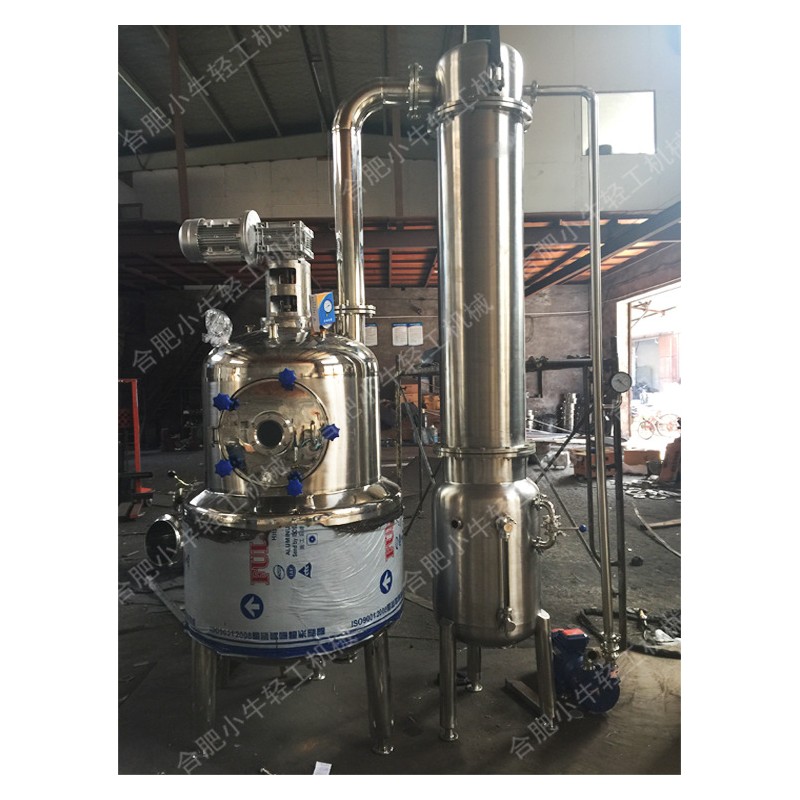

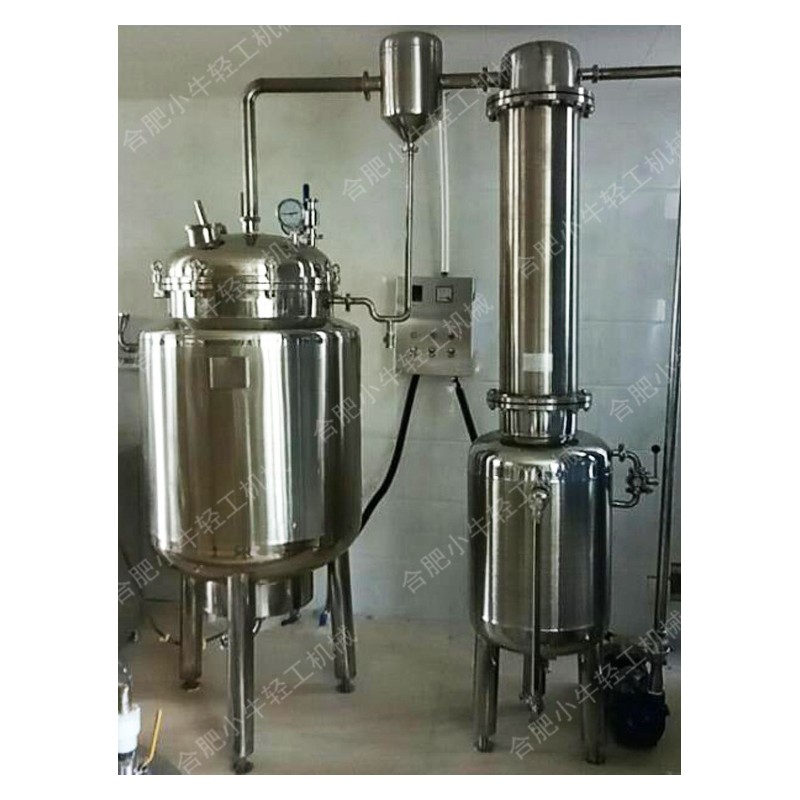

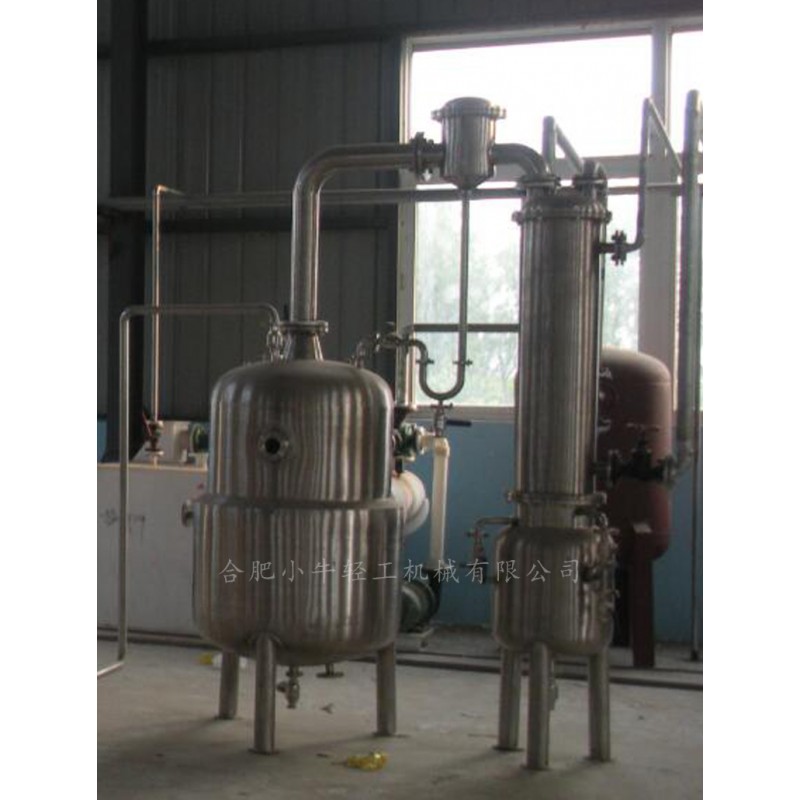

设备实拍照片:
设备型号规格:
设备型号 |
XN-ZN100 |
XN-ZN200 |
XN-ZN300 |
XN-ZN500 |
XN-ZN1000 |
XN-ZN1500 |
有效容积(L) |
115 |
230 |
315 |
575 |
1135 |
1600 |
蒸发能力(L/H) |
15-20 |
20-50 |
50-100 |
100-150 |
200-300 |
350-450 |
夹层压力(Mpa) |
常压-0.15 |
|||||
罐内压力(MPA) |
常压- -0.09 |
|||||
冷凝面积(㎡) |
3 |
4 |
6 |
9 |
18 |
25 |
受液罐容积(L) |
70 |
70 |
115 |
115 |
170 |
240 |
真空泵功率(kw) |
1.5 |
1.5 |
2.2 |
3 |
4 |
4 |
外形尺寸(M) |
2x0.9x2.1 |
2.2x1.1x2.3 |
2.2x1.1x2.5 |
2.5x1.2x2.5 |
2.8x1.4x2.6 |
2.8x1.4x3.2 |
注:本表格数据仅供参考,可根据用户需要另行设计,请以最终实物为准。
设备主要特点:
1、应用范围广泛,适用于多种行业、多种液态物料的蒸发浓缩、蒸发结晶或溶剂回收;
2、在真空负压条件下运行,蒸发温度低,特别适用于热敏性的物料;
3、浓缩罐特殊的搅拌装置有利于加快蒸发速度、提高浓缩比,利于收膏或结晶;
4、比较适用于生产量不大的企业中试生产或实验室使用;
5、该设备可进行负压或常压操作,也可以进行间歇或连续式生产;
6、集加热熬煮、搅拌配液、常压蒸发、真空浓缩、真空脱气、冷凝回收等多种功能于一身,具有很强的通用性;
7、设备全部采用优质不锈钢制作而成,耐腐蚀、洁净卫生、无死角,符合新版GMP要求;
8、真空泵等其他部件均选用优质品牌,确保整个真空系统的稳定可靠;
9、设备加热形式可根据用户工况设计为蒸汽加热式或电加热式,满足无锅炉热源的用户使用,耐高温保温层能有效隔热保温,减少能耗,有效避免操作人员烫伤事故发生。
10、搅拌装置有效地避免了料液因浓度过高而出现的粘壁现象,采用优质机械密封,确保不会因高真空而出现漏气现象。
11、整体结构紧凑、性能稳定、操作简单、清洗方便、美观大方且具观赏性。
设备订购说明:
合肥小牛轻工机械有限公司长期与国内知名院校和厂家紧密合作,凭借雄厚的研发设计和制造实力以及丰富的客户经验,可根据用户不同工艺需求定制真空浓缩器、多功能提取浓缩机组、外循环蒸发器、降膜蒸发器、强制循环蒸发器、刮板式薄膜蒸发器、蒸发结晶器等设备,提供设计、制造、安装、调试一体化交钥匙服务,欢迎来电垂询!0551-68105936 17195598588 祝经理
